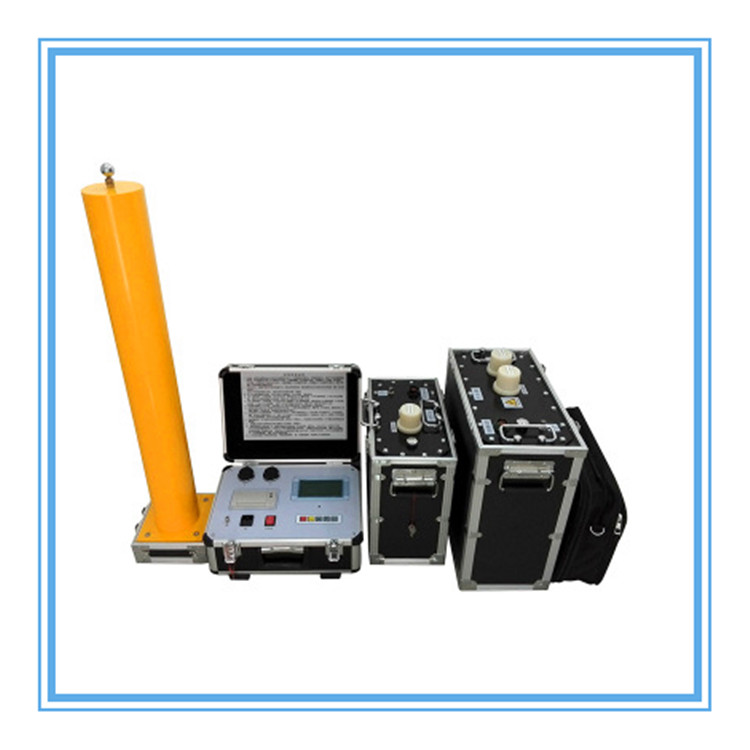

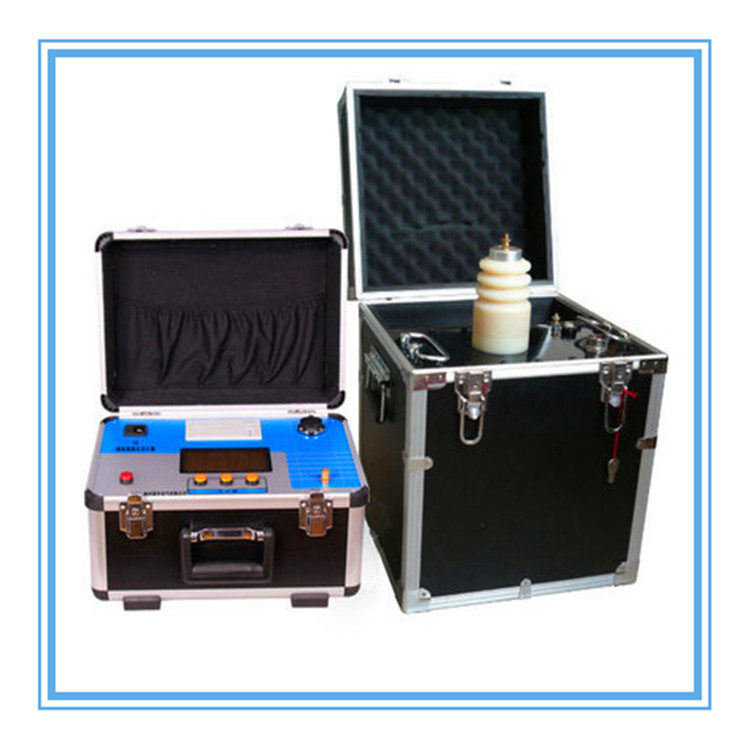

SYVLF-Z 超低頻高壓發生器
產品簡介
電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和0.1Hz超低頻測試技術，其中0.1Hz超低頻技術是最新技術，是當前國際電工委員會推薦的技術。新一代VLF系列微機式0.1Hz超低頻高壓發生器是我司的核心產品，它克服了第一代機械式產品的諸多缺點，性價比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備(例如：電力電纜、電力電容器、大中型發電機和電動機等)耐壓試驗，超低頻高壓發生器符合2004年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。
產品別稱
超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
產品特征
1、技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化;
2、操作方便：接線簡單，傻瓜式操作;
3、保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤20ms）,儀器安全可靠;
4、安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠;
5、采用了高低壓閉環負反饋控制電路，輸出無容升效應;
6、配置齊全：液晶漢字顯示，自動存儲，自動打印;
7、測試范圍大：0.1Hz、0.05Hz及0.02Hz多頻率選擇，測試范圍大;
8、體積小、重量輕：十分利于戶外作業。
產品參數
表一：
|
型號
|
額定電壓
|
帶載能力
|
電源保險管
|
產品重量
|
|
SYVLF-30KV
|
30kV/20mA
（峰值）
|
0.1Hz,≤0.5μF～1.1μF
|
5A
|
控制器：4㎏
升壓體：25㎏
|
|
0.05Hz,≤0.5μF～2.2μF
|
|
0.02Hz,≤0.5μF～5.5μF
|
|
SYVLF-50KV
|
50kV/30mA
（峰值）
|
0.1Hz,≤0.5μF～1.1μF
|
7A
|
控制器：4㎏
升壓體：50㎏
|
|
0.05Hz,≤0.5μF～2.2μF
|
|
0.02Hz,≤0.5μF～5.5μF
|
|
SYVLF-60KV
|
60kV/30mA
（峰值）
|
0.1Hz,≤0.5μF
|
9A
|
控制器：4㎏
升壓體1（30kV）：25㎏
升壓體2（30kV）：25㎏
|
|
0.05Hz,≤0.5μF～1μF
|
|
0.02Hz,≤0.5μF～2.5μF
|
|
SYVLF-80KV
|
80kV/30mA
（峰值）
|
0.1Hz,≤0.5μF
|
12A
|
控制器：4㎏
升壓體1（30kV）：25㎏
升壓體2（50kV）：50㎏
|
|
0.05Hz,≤0.5μF～1μF
|
|
0.02Hz,≤0.5μF～2.5μF
|
|
輸出額定電壓
|
參見表1
|
|
輸出頻率
|
參見表1
|
0.1Hz，最大1.1 μf
|
|
0.05 Hz 最大2.2 μf
|
|
0.02 Hz 最大5.5 μf
|
|
測量精度
|
1%
|
|
電壓正，負峰值誤差
|
≤3％
|
|
電壓波形失真度
|
≤5％
|
|
使用條件
|
戶內、戶外
|
|
溫度
|
-10℃～+40℃
|
|
濕度
|
≤85％RH
|
|
電源
|
交流50 Hz，220V ±5%
|
|
電源保險管
|
參見表1
|
產品附件
本產品詳細清單，請以說明書或代銷合同為
|
名稱
|
說明
|
數量
|
|
專用高壓連接電纜
|
/
|
1根
|
|
專用低壓連接電纜
|
/
|
1根
|
|
電源線
|
/
|
1根
|
|
電源保險管
|
/
|
10只
|
|
放電棒
|
/
|
1根
|
|
說明書
|
/
|
1本
|
|
檢驗報告
|
/
|
1份
|
|
合格證
|
/
|
1張
|
|
